Quadratische, rationale sowie Wurzelfunktionen
Von realen Brücken abstrahierte Graphen

anfang zurueck weiter ende nach oben

Von realen Brückenbildern werden wie folgt die Bögen abstrahiert:
  Zunächst wird auf das Bild ein transparentes Millimeterpapier aufgelegt und sodann ein günstiges Koordinatensystem eingeschrieben. Dabei werden die Verzerrungen des Fotos weitgehend aufgehoben. Schließlich werden Wertepaare von ausgezeichneten Punkten abgelesen.

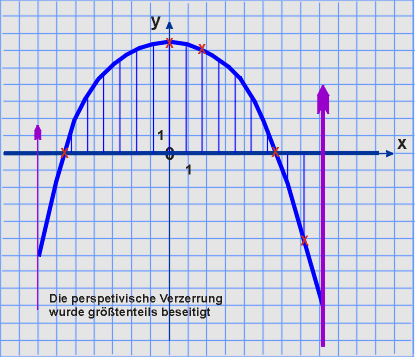

Ponto de Cecco, Italien








Die vom Graph
abgelesene Wertetabelle lautet:

x
- 5,7
0
1,8
5,7
7,2
y
0
6,5
6,1
0
- 5,3


siehe auch: Der Term des Bogens

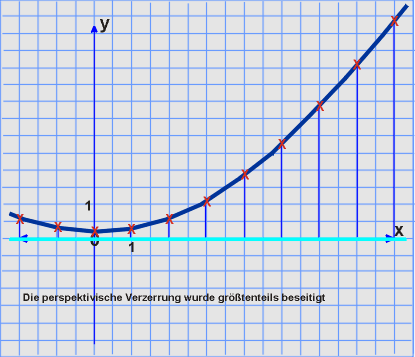

Autobahn-Brücke, Hongkong


nach oben






Die vom Graph
abgelesene Wertetabelle lautet:

x
- 2
0
2
4
6
8
y
0,6
0,2
0,6
1,9
3,9
6,4





Espalion, Frankreich


nach oben




Die vom Graph
abgelesene Wertetabelle lautet:

x
- 3,5
- 2
- 1
0
1
2
3,5
y
0
2,9
3,4
3,5
3,4
2,9
0





Ideen für mögliche, selbstorganisierte
Übungen:

  • Abstrahiert von selbst gewählten weiteren Brückenbildern die Bögen sowie Wertepaare von ausgezeichneten Punkten.
