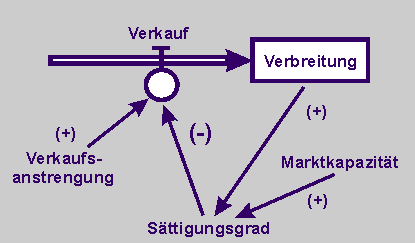

Beispielskizze
für ein Absatzmodell

Quelle: Günther Ossimitz: "Entwicklung systemischen Denkens" Seite 74



Im folgenden Modell "sind alle vorkommenden Elemente ... quantitativ festzulegende Zahlen bzw. Variable. Auch die Pfeile haben eine spezifischere Bedeutung als in Wirkungsdiagrammen. " ... "In dem ...dargestellten Modell wird .. die Größe Sättigungsgrad als Quotient aus Verbreitung und Marktkapazität errechnet." Es ist eine Zahl zwischen 0 und 1, wenn man davon ausgeht, das die Verbreitung durch die Marktkapazität nach oben beschränkt ist.




Kommentar zum Modell
  Das Diagramm ist eine Mischung aus Flussdiagramm und Wirkungsdiagramm. Im Diagramm wird sowohl quantitativ mit Zustands- und Flussgröpen als auch qualitativ mit positiven und negativen Wirkungen argumentiert.

Siehe auch:




Ideen für mögliche, selbstorganisierte
Übungen:

  • Erstellt aus dem obigen Diagramm ein Flussdiagramm.
  • Belegt die Zustandsgröße "Verbreitung" mit einer Anfangsgröße.
  • Stellt die Zustandsgleichung für die "Verbreitung" und zwei weitere Modellgleichungen für "Verkauf" und für Sättigungsgrad auf.
  • Belegt die beiden Größen "Verkaufsanstrengung" und "Marktkapazität" mit Zahlenwerten.
  • Programmiert das Modell in Excel und simuliert es.
