Modellbildungswerkzeug INSIGHT MAKER
Ein Beispiel aus dem Begleitskript Teil2


Kritik am bekannten Modell		Im vereinfachten Modell über die Erzeugung des Treibhausgaseffekts auf der vorherigen Seite haben wir gesehen, der Kohlendioxidgehalt in der Atmosphäre zunächst weiter wächst und sich einem hohen Grenzwert nähert, selbst dann, wenn sich „...die Staaten der Welt in vorbildlicher Manier einigten, ihre Emissionen auf den Stand von 1990 oder früher zurückzufahren. ... Der CO2-Gehalt in der Luft würde damit aber noch nicht gesenkt ... Die Temperatur folgt wiederum der Konzentration mit einer gehörigen Verzögerung, die Jahrzehnte beträgt. Jene Erwärmung, die wir heute beobachten, ist nicht das Ergebnis heutiger Emissionen, sondern ein Erbe der Vergangenheit. ... Und die Erwärmung der Erde geht weiter, global durchschnittlich um 1,8 bis 4 Grad Celsius bis zum Jahr 2100. Diese Erwärmung lässt sich wahrscheinlich nicht aufhalten, wohl aber verlangsamen: Dazu muss u.a. der Ausstoß an Kohlendioxid in den nächsten 150 Jahren auf 25 % des heutigen Standes reduziert werden." (Zitat: DIE ZEIT, vom 4.3.2010).

Lösungsansatz		Es muss also Strategien geben, der Atmosphäre Teile des dort eingelagerten CO2 wieder zu entziehen. Auf der Seite ma0556a.htm dieser Lernumgebung werden dazu u.a. zwei Szenarien diskutiert, um sich dem natürlichen Kreislauf von Kohlendioxid (ma0554.htm) wieder anzunähern. Ein Ansatz wäre die verstärkte Aufforstung von Wäldern.

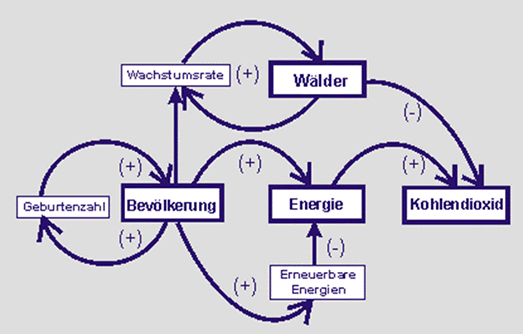

Erweitertes Wortmodell		Das aus der vorherigen Seite bekannte Wirkungsdiagramm wird ergänzt. Die fossilen Energien werden zunehmend durch erneuerbare Energien ersetzen und zusätzlich werden alle abgeholzten Wälder wieder aufgeforstet und neue Wälder gepflanzt. Das Wachstum der Wälder wird als rückgekoppelt angenommen. Denn je mehr Wälder die Menschen in Funktion sehen, umso stärker wird ihr Wunsch, mehr Wälder anzupflanzen. Und: Je mehr Wälder dann im natürlichen Kreislauf des Kohlendioxids vorhanden sind, umso mehr Kohlendioxid wird abgebaut. Ein mögliches Wirkungsdiagramm kann dann wie folgt aussehen.

Wirkungs-diagramm

Simulations-modell mit INSIGHT MAKER

		Die folgenden Modellgleichungen sind hinzugekommen: Wachstumsrate Waldfläche = 0,001, Anfangswert Waldfläche = 40.000.000 km² Zuwachs Waldfläche = Wachstumsrate Waldfläche * Bevölkerung Absorptionsfaktor CO2 = 0,00000001 Abnahme CO2-Menge = Absorptionsfaktor CO2 * Waldfläche

		Ihr könnt das Modell unter dem folgenden Link ausprobieren: https://insightmaker.com/insight/216360/Clone-of-Energie-CO2-2 Wenn Ihr bei INSIGHT MAKER angemeldet seid, könnt Ihr mit dem Link 'Clone Insight' oben rechts eine Kopie dieses Modells für Euch machen, die Ihr dann beliebig verändern könnt. Wenn Ihr bei den einzelnen Variablen das '=' - Zeichen anklickt, könnt Ihr auch die angegebenen Werte verändern und beobachten, wie das Modell dann reagiert.

Auswertung		Wir sehen, dass es einer Reihe von Maßnahmen bedarf, die drohende Klimakatastrophe abzuwehren. Alle Maßnahmen zu einer Reduzierung der CO2-Emission sind wichtig, es bedarf aber auch einer Reihe von Maßnahmen zur deutlichen Reduzierung des bereits vorhandenen CO2-Bestandes in der Atmosphäre. Ein Bündel all dieser Maßnahmen bildet dann die globale Klimapolitik.

		Auf der folgenden Seite schlüpft Ihr nun in die Rolle eines Raumschiffkommandanten, um das Raumschiff Erde durch die drohende Krise zu steuern.
