2. Steckbrett: Schaltplan und Steckbrett-Aufbau (23/33)

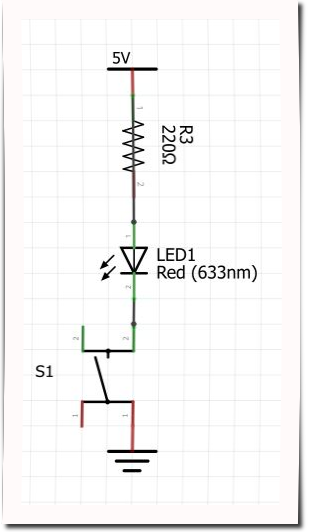

Die einfache Schaltung zum Ein- und Ausschalten einer Leuchtdiode mit Hilfe eines Tasters wird als Schaltplanentwurf symbolisch so dargestellt:

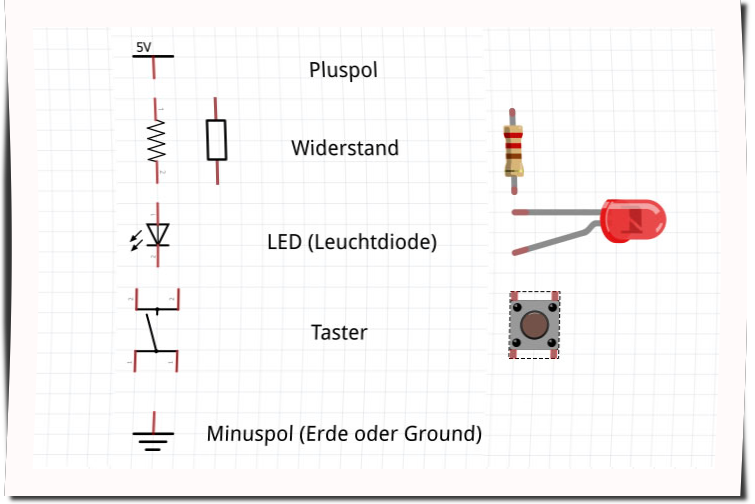

Dabei bedeuten die Symbole im Einzelnen:

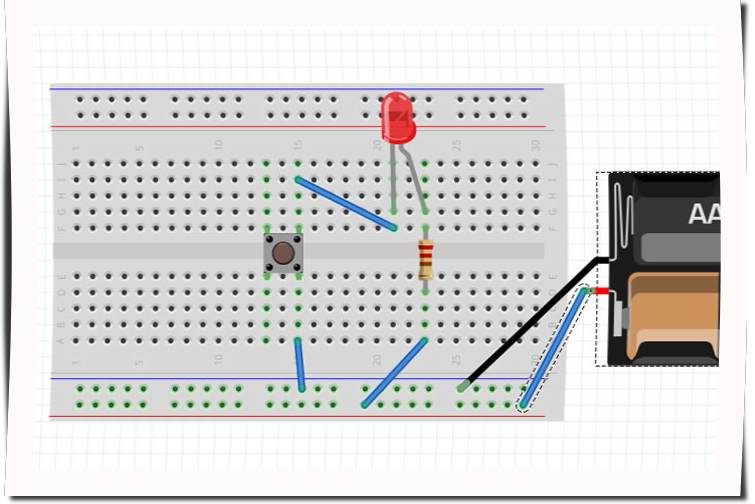

Im Steckbrettaufbau kann das so realisiert werden:

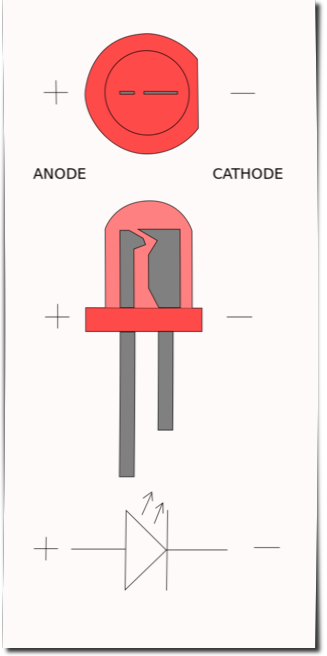

Dabei ist genau auf die Polung der Leuchtdiode zu achten.

Quelle: https://de.cleanpng.com/

Auch der Taster muss so eingebaut werden, dass die schließenden Kontakte im Schaltkreis liegen (ggf. einfach ausprobieren).

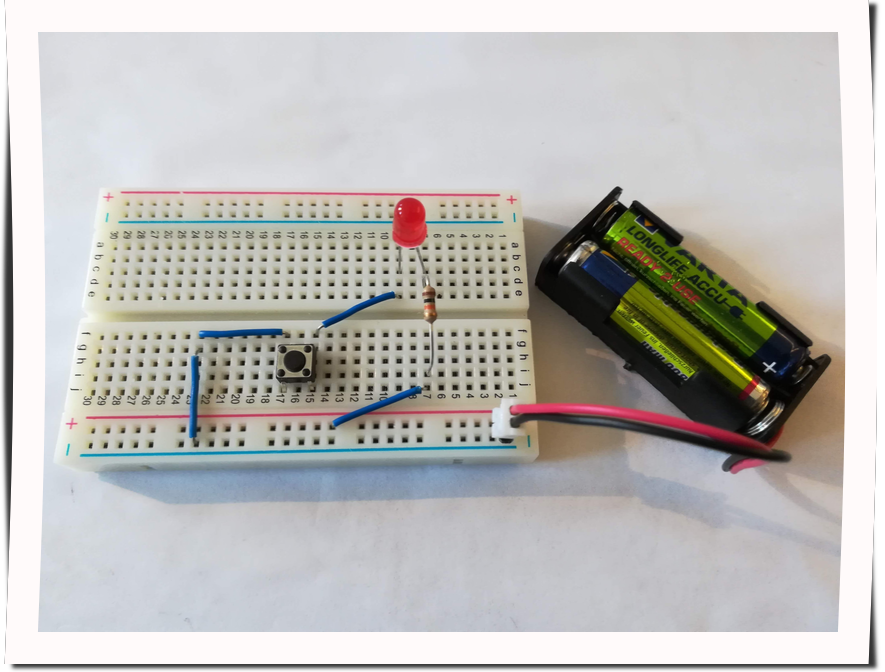

Und so schaut ein realer Aufbau der oben angeführten Schaltung aus:
