Die Arbeitsweise dieses Rechners wird über eine Auswahl von 12 Unterprogrammen, die in der Lage sind, bestimmte Daten untereinander auszutauschen, festgelegt. Das Gerätr arbeitet Funktionstasten orientiert, die Bedeutung der Tasten findet man jeweils in der letzten Zeile des Displays. Die implementierte Software erlaubt im Bereich Regression die Auswahl der gängigen Modelle sowie die Berechnung entsprechender Prognosen.
"Der fx-CG 20/50 setzt speziell im Hinblick auf die intuitive Bedienbarkeit und die Darstellung (Farbdisplay) neue Maßstäbe. Er verhält sich im Rechenmodus wie ein WTR, die Eingabe von Brüchen ist in gewohnter Weise möglich, das Umschalten zwischen Bruch- und Dezimalbruchdarstellung funktioniert direkt mittels Taste [F↔D]. Auch komplexere Terme lassen sich mit Hilfe von Eingabemasken problemlos eingeben und werden in "natürlicher Darstellung" angezeigt. Komfortabel und intuitiv ist ebenfalls die Möglichkeit, mittels Cursor-Tasten zu vorherigen Eingaben zurück zu gehen und diese zu edieren. Parallel dazu funktioniert die Bearbeitung 'alter' Rechenauasdrücke über die "Zwischenablage" mittels [CLIP] und [PASTE],
Einen wesentlichen Beitrag zum guten Bedienkonzept liefert die zentrale [MENU]-Taste, mit der man jederzeit zu einem definierten Ausgangspunkt gelangt und von dort aus selbsterklärend und schnell in den jeweils gewünschten Bereich navigiert. "
aus: Marco Haase, Taschenrechner in der Schule , http://www.zahlenfreund.de/GTR-Test/casio-fxcg20.html
|
| |
|
|

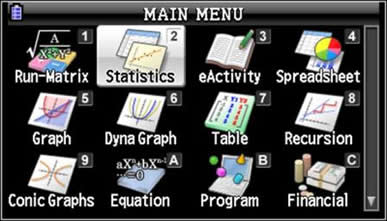

Zur Eingabe der Daten wählen wir den Menüpunkt ‚Statistics‘ |
| |
|
|
| |
|

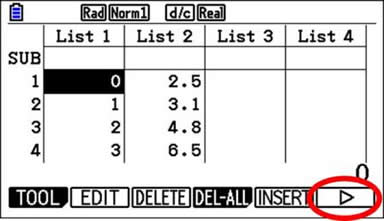

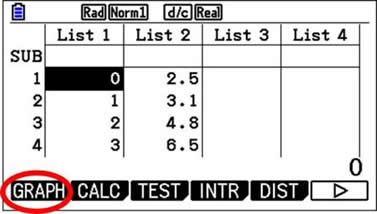

Hier geben wir nun in die erste Spalte die Werte für die Zeitachse ein.
Es empfiehlt sich, den Definitionsbereich durch Subtraktion des Anfangswertes
auf den Bereich der ersten natürlichen Zahlen zu transformieren.
Beispiel: Die recherchierten Werte beziehen sich auf den Zeitraum von
1995 bis 2005. Wir tragen in List 1 die Werte von 1995 – 1995 = 0 bis
2005 - 1995 = 10 ein. Bei der Auswertung der Ergebnisse bzw. der Erstellung einer
Prognose werden dann die entsprechenden x-Werte jeweils um 1995 erhöht. |
| |
|
|
| |
|
Durch zweimaliges Betätigen von F6 ergibt sich das folgende Untermenü:
|
| |
|
|
| |
|

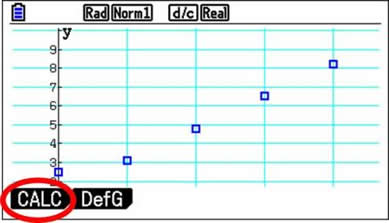

Betätigen wir nun zweimal F1, erhalten wir eine erste Grafik der eingegebenen Wertepaare:
|
| |
|
|
| |
|
|
Wahl einer passenden Ausgleichsfunktion
|
|
Um eine passende Ausgleichsfunktion zu bestimmen, betätigen wir wieder F1.

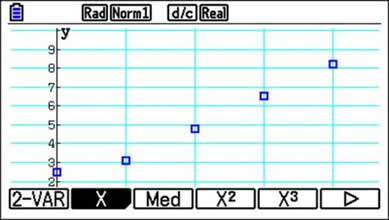

Der Rechner bietet nun über die Funktionstasten F1 bis F6 verschiedene Funktionstypen an.
|
| |
|
|
| |
|

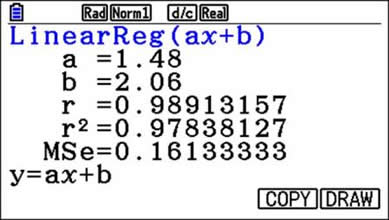

Mit F2 und anschließend F1 erhalten wir etwa eine lineare Ausgleichsfunktion der Form y = ax+ b oder y = mx + n.
|
| |
|
|
| |
|
a gibt die Steigung und b den Schnittpunkt mit der y-Achse an. Bevor wir die Gerade zeichnen lassen, kopieren wir die Werte mit F5 in die Grafikanwendung.
|
| |
|
|
| |
|

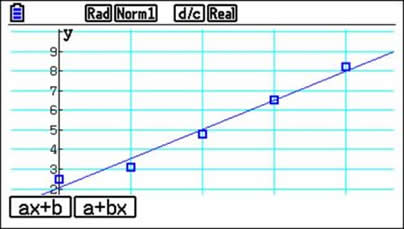

Die Taste EXIT bringt uns auf den vorherigen Bildschirm. Mit F6 wird die Ausgleichsgerade nun gezeichnet.
|
| |
|
|
| |
|

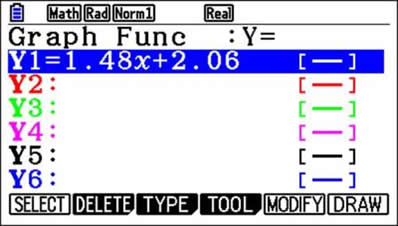

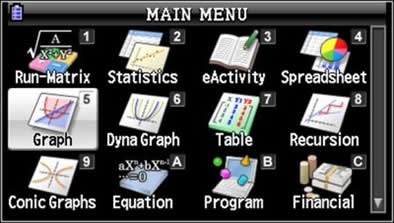

Mit der Taste MENU gelangen wir ins Hauptmenü, wo wir die Graphik-anwendung ‚Graph‘ auswählen.
|
| |
|
|
| |
|
|
| |
|
|
| |
|

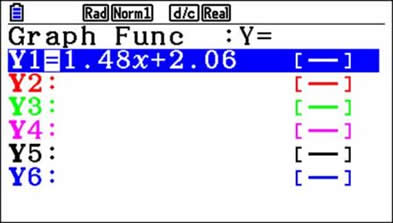

Mit F1-F6 können wir nun die gewählte Ausgleichfunktion erneut zeichnen lassen.
|
| |
|
|
| |
|
|
Berechnung von Prognosewerten |
|

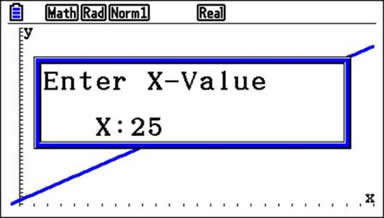

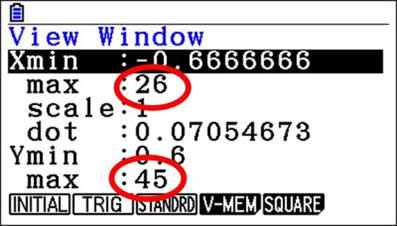

Nehmen wir an, uns interessiert der Wert dieser Funktion für das Jahr 2020, d. h. für x = 25. Mit F3 stellen wir zunächst den neuen Definitions- und Wertebereich (x- und y-Achse) ein:
|
| |
|
|
| |
|

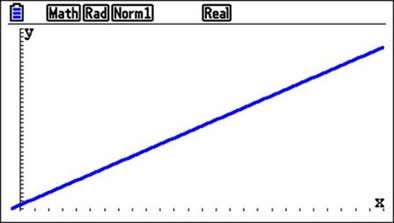

Wir verlassen diese Eingabe mit EXIT und erhalten die neue Grafik mit F6. |
| |
|
|
| |
|

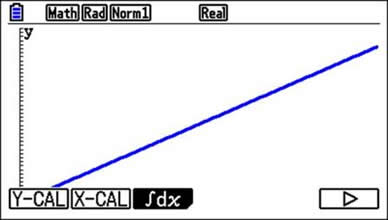

Mit F5 – F6 erhalten wir folgende Auswahlmöglichkeit: |
| |
|
|
| |
|
|
| |
|
Mit F5 – F6 erhalten wir folgende Auswahlmöglichkeit:
|
| |
|
|
| |
|
|
| |
|
|
| |
|

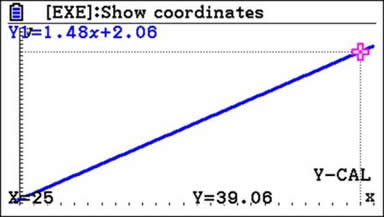

Wir erhalten als Prognose für das Jahr 2025 mit diesem gewählten Modell also den Wert 39,06.
|
| |
| |
| |
|
|
|
|
