Ein Schrägbild von Würfel und Quader
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
So könnt ihr ein Schrägbild
des Würfels konstruieren:

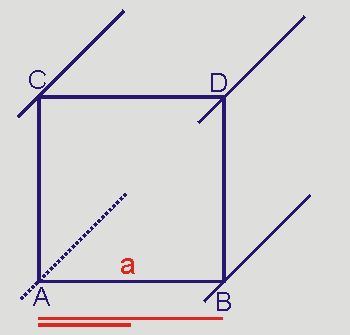

Schritt 1:
Die quadratische Vorderfläche ABCD des Würfels
mit der Kantenlänge a wird als Quadrat gezeichnet.
An den Eckpunkten A, B, C und D wird je eine Gerade
im Winkel von 45° gezeichnet.
|
|
|
|
| |
|
|
|
|

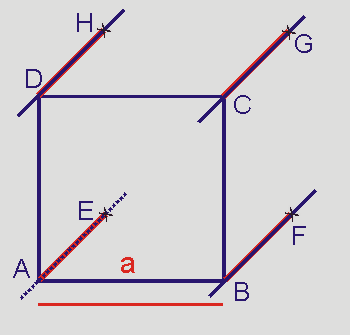

Schritt 2:
Von A, B, C und D aus wird auf diesen vier Geraden
die halbe Seiten-Länge des Quadrats abgetragen
(rot markiert). Dadurch entstehen die
hinteren Eckpunkte
E, F, G, und H des Würfels.
|
|
|
|
| |
|
|
|
|

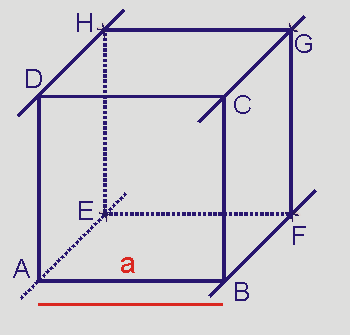

Schritt 3:
Die hinteren Eckpunkte
E, F, G, und H werden verbunden.
Sichtbare Strecken werden durchgezeichnet.
Nicht sichtbare Strecken werden punktiert.
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
Ideen für mögliche, selbstorganisierte
Übungen:
|
|
- Konstruiert - wie zuvor beschrieben - das
Schrägbild eines Quaders. Die Vorder- und
Seitenflächen können jetzt ein Rechteck
sein.
- Lassen sich von einem Würfel auch andere
Schrägbilder konstruieren?
|
| |
|
|
|
Hier seht ihr das Schrägbild
eines Hauses aus einer anderen Sichtposition als
oben beim Würfel.
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
