Mit einem Geodreieck P an s spiegeln

anfang zurück weiter ans ende eine ebene nach oben
Voraussetzung:

Eigenschaften von Achsenspiegelungen


Erster Schritt:

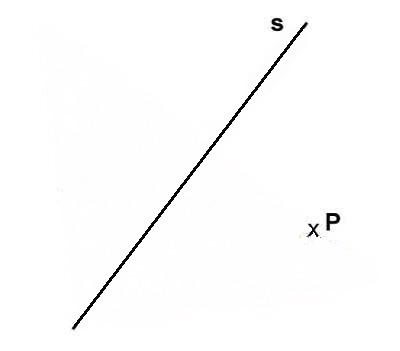

Es wird eine
Spiegelachse s gezeichnet.
Außerhalb von s wird ein Punkt P gezeichnet.
Bezogen auf die Spiegelung ist es ein Originalpunkt.






Zweiter Schritt:

Die Null-Linie des Geodreiecks (grüne Linie!) wird mit der Spiegelgeraden s zur Deckung gebracht.

Dann wird das Geodreieck solange verschoben, bis der Originalpunkt P an der Zeichenkante anliegt.





Dritter Schritt:

Der Bildpunkt P' liegt auf der Senkrechten (blaue Gerade) zur
Spiegelgeraden s.

Die Spiegelgerade s schneidet die Senkrechte
im Fußpunkt F.





Vierter Schritt:

Der Bildpunkt P' hat vom Fußpunkt F denselben Abstand wie der Originalpunkt
vom Fußpunkt F (rote Strecke).





Fünfter Schritt:

Der Abstand (rote Strecke) wird auf der Bildseite der Senkrechten abgetragen.




Ideen für mögliche, selbstorganisierte
Übungen:

  • Überlegt euch, welche möglichen Fehler bei der Konstruktion auftreten können. Zum Beispiel wird das Geodreieck nicht richtig angelegt.
  • Gebt euch eine Spiegelachse s und mehrere Punkte außerhalb der Spiegelachse vor. Konstruiert mit einem Geodreieck die an s gespiegelten Bildpunkte.
