Mit einem Geodreieck einen Punkt P um einen
Drehpunkt M um einen Winkel drehen

anfang zurück weiter ans ende eine ebene nach oben
Voraussetzung:

Messen von Winkeln mit dem Geodreieck


Erster Schritt:

Gegeben sind ein Drehpunkt M, ein weiterer Punkt P und ein Winkel (hier 35°), der an MP in M angelegt ist. Es entsteht g.



Zweiter Schritt:

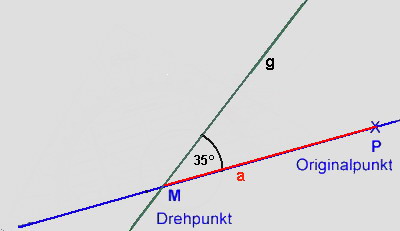

Auf der Geraden MP wird der Abstand a des Punktes P von M mit einem Geodreieck gemessen (rote Strecke).


Dritter Schritt:

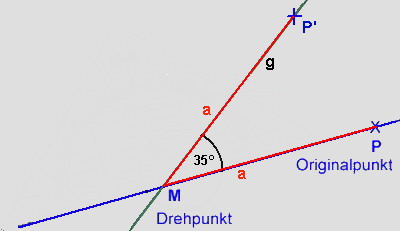

Auf g wird der Abstand a von M aus mit einem Geodreieck abgetragen (rot eingezeichnet). Es entsteht der Bildpunkt P'.





Ideen für mögliche, selbstorganisierte
Übungen:

Mit einem Zirkel einen Punkt P um einen Drehpunkt M um einen Winkel drehen

  • Überlegt euch, welche möglichen Fehler bei der Konstruktion auftreten können.
    Zum Beispiel: Der Winkel oder der Abstand werden ungenau abgetragen.
  • Dreht den Originalpunkt P um M um den Winkel α mit Hilfe von Zirkel und Lineal.
    Anders gesprochen: Konstruiert mit Hilfe von Zirkel und Lineal den Bildpunkt.
