Mit einem Zirkel einen Punkt P um einen Drehpunkt M
um einen Winkel drehen

anfang zurück weiter ans ende eine ebene nach oben
Voraussetzung:

Messen von Winkeln mit dem Geodreieck


Erster Schritt:

Gegeben sind ein Drehpunkt M, ein weiterer Punkt P und ein Winkel α (hier 35°), der an MP in M angelegt ist.
Es entsteht g.




Zweiter Schritt:

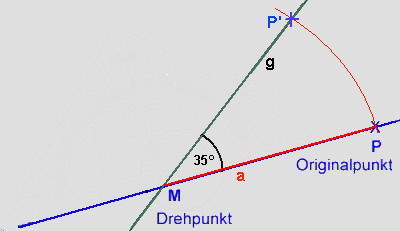

Auf der Geraden MP wird der Abstand a des Punktes P von M mit einem Zirkel abgemessen (rote Strecke).




Dritter Schritt:

Um M wird ein Kreis mit dem Radius a mit dem Zirkel gezeichnet. Der Schnittpunkt des Kreises mit der Geraden g ist der Bildpunkt P'.





Ideen für mögliche, selbstorganisierte
Übungen:

Mit einem Geodreieck einen Punkt P um einen
Drehpunkt M um einen Winkel drehen

  • Überlegt euch, welche möglichen Fehler bei der Konstruktion auftreten können.
    Zum Beispiel:
    Der Winkel oder der Abstand werden ungenau abgetragen.
  • Dreht den Originalpunkt P um den Drehpunkt M um den Winkel α mit Hilfe eines Geodreiecks.
    Anders gesprochen: Konstruiert mit Hilfe eines Geodreiecks den Bildpunkt.
