Ein Schrägbild von Würfel und Quader

anfang zurück weiter ans ende eine ebene nach oben

So könnt ihr ein Schrägbild
des Würfels konstruieren:

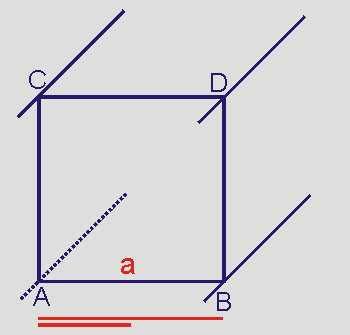

Schritt 1:

Die quadratische Vorderfläche ABCD des Würfels mit der Kantenlänge a wird als Quadrat gezeichnet.

An den Eckpunkten A, B, C und D wird je eine Gerade im Winkel von 45° gezeichnet.

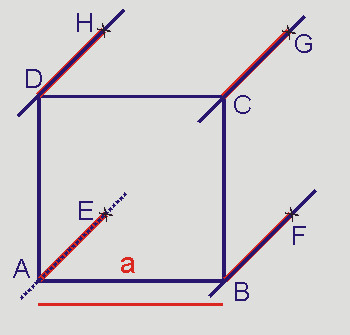

Schritt 2:

Von A, B, C und D aus wird auf diesen vier Geraden die halbe Seiten-Länge des Quadrats abgetragen (rot markiert). Dadurch entstehen die
hinteren Eckpunkte
E, F, G, und H des Würfels.

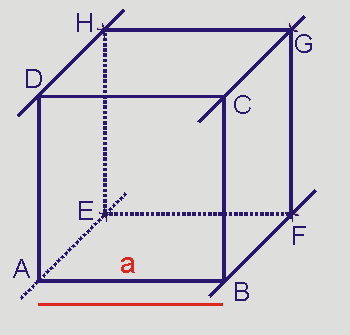

Schritt 3:

Die hinteren Eckpunkte E, F, G, und H werden verbunden.

Sichtbare Strecken werden durchgezeichnet.
Nicht sichtbare Strecken werden punktiert.







Ideen für mögliche, selbstorganisierte
Übungen:


  • Konstruiert - wie zuvor beschrieben - das Schrägbild eines Quaders. Die Vorder- und Seitenflächen können jetzt ein Rechteck sein.
  • Lassen sich von einem Würfel auch andere Schrägbilder konstruieren?
Räumliche Bilder von Quadern auf einer Fläche

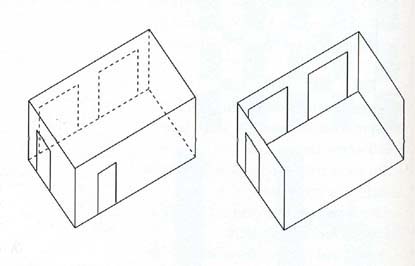

Hier seht ihr das Schrägbild eines Hauses aus einer anderen Sichtposition als oben beim Würfel.
