Draufsicht und Grundriss eines Hauses

anfang zurück weiter ans ende eine ebene nach oben

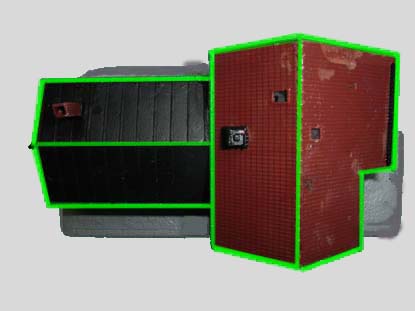

Das Bild zeigt die Ansicht eines Hauses von oben herab betrachtet. Eine solche Sichtweise nennt man Draufsicht.

In dieser Draufsicht sind die Kanten grün nachgezogen.

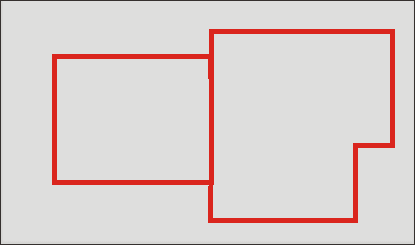

Stellt euch nun vor, die beiden Dächer wären abgehoben. Dann seht ihr den Grundriss des Hauses ohne innere Mauern.

Im nebenstehenden Grundriss sind die leichten "fotografischen" Verzerrungen des Fotos oben aufgehoben.

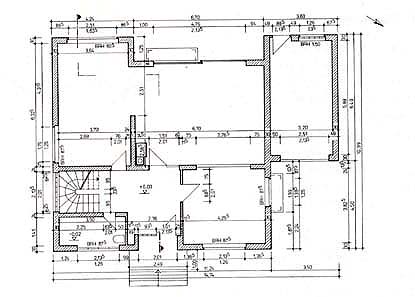

Und hier seht ihr noch der Grundriss eines wirklichen Hauses mit Bemaßungen. Es ist eine Bauzeichnung.




Ideen für mögliche, selbstorganisierte
Übungen:

Die Grundgröße Länge

  • Seht euch die Seitenansichten desselben Hauses an und versucht, die dort sichtbaren Fenster und Türen in den Grundriss oben einzuzeichnen.
  • Wie könnte die Zimmeraufteilung in dem Haus aussehen? Zeichnet sie in den Grundriss oben ein.
  • Grundrisse sind in der Regel auch bemaßt. Das heißt, dass alle gezeichneten Strecken mit ihrer Länge angegeben werden. Schätzt die Längen und schreibt sie an den Grundriss oben. Nutzt zum Abschätzen die Vergleichsgröße eines Fensters.
  • Messt und zeichnet den Grundriss eures Schulgebäudes.
Ein Schrägbild von Würfel und Quader
