Netze und dynamische Systeme
Das Standardbeipiel
für "Räuber-Beute": Füchse und Hasen |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Das Standardbeispiel |
|
Das Standardbeispiel, das in fast jedem Biologiebuch zu finden ist, ist die Räuber-Beute-Dynamik zischen Hasen und Füchsen.
|
|
|
|
Eingabe des Modells
mit Hilfe einer Software
zur dynamischen Modellierrung;
hier mit Dynasys |
|

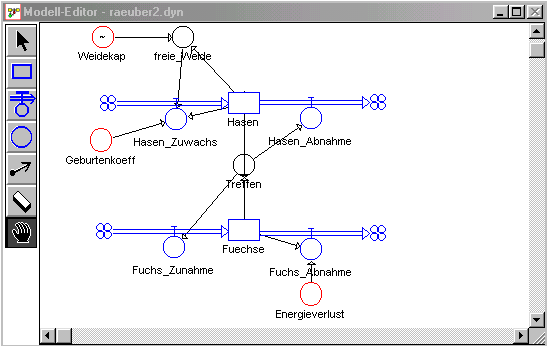

Mit Hilfe der Symbole für Zustandsgröße, Flussgröße und Parameter könnt ihr im
Modell-Editor u.a. von Dynasis oder auch PowerSim ein Modell für die Dynamik von Räuber und Beute modellieren und dann simulieren. |
|
|
|
|
|
|
Modelleingaben und Modellsimulation |
|

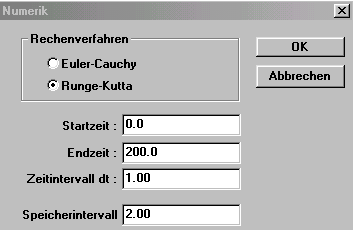

Alle Größen sind zunächst zu definieren. Das Modell kann simuliert werden, nachdem für die Zustandsgrößen Hase und Fuchs Anfangswerte sowie für alle anderen Parameter Raten oder Koeffizienten eingegeben worden sind. Alle diese Werte lassen sich immer wieder ändern. Und auch die Numerik (siehe Maske von Dynasys) lässt sich ändern. |
|
|
|

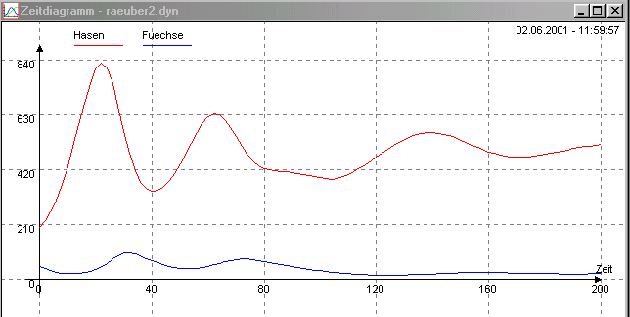

Ausdruck eines
Zeitdiagramms
Auf der Grundlage der Eingaben lässt sich dann das Verhalten des Räuber-Beute-Systems in Form eines Zeitdiagramms (siehe unten) ausdrucken.
Möglich ist auch der Ausdruck eines Phasendiagramms, einer Tabelle oder/und eines Gleichungssystems. |
|
|
... |
|
|
|
|
|
|
|
|
|
|
|
|
Ideen für mögliche, selbstorganisierte
Übungen: |
|
- Diskutiert das Standardmodell und vollzieht es nach.
- Diskutiert den Modellzweck und die Modellgrenzen.
- Programmiert das obige Modell auch mit Excel. Siehe hierzu: Spinnmilbe & Raubmilbe eine Räuber-Beute-Dynamik
- Erweitert das Modell: "Die in einem begrenzten Gebiet vorhandene Weide lässt den Bestand der Beute bis an die Grenze der Weidekapazität wachsen. Räuber verringern jedoch den Beutebestand entsprechend der Häufigkeit des Zusammentreffens zwischen Räuber und Beute, die von dem Bestand beider Populationen abhängt. Ohne Energiezufuhr durch Beutetiere verhungert der Räuberbestand."

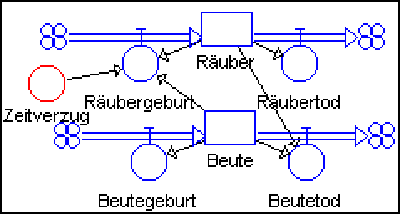

In dieser Lernumgebung wird das Räuber-Beute-Modell wie folgt in der Flussdiagramm-Symbolik dargestellt. Es ist eine Variation des obigen Modells.
|
|
|
|
|
|
|
|
|
|
Letzte Änderung: 03.02.2010
